Ereszcsatorna rendszer

Galeco STAL2
esztétika az igényeseknek

STAL<sup>2</sup>

Galeco STAL2 rendszer

A Galeco STAL2 ereszrendszer modern és esztétikus, az épület alakjához tökéletesen illeszkedő megoldás.

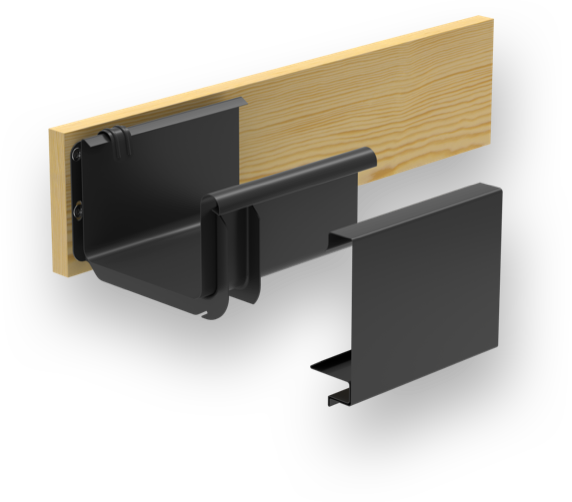

A Galeco STAL2 szögletes acél ereszcsatorna rendszer használata lehetővé teszi takarólemez alkalmazását, amelyet a csatornatartó alsó profiljába kell bepattintani, ezáltal az ereszcsatorna elülső része eltakarható, az ereszszegély alsó része pedig a dekoratív Galeco NOVA ereszaljjal fedhető be a kompakt homlokzati összkép érdekében.

Kapcsolat

Esztétikus megjelenés

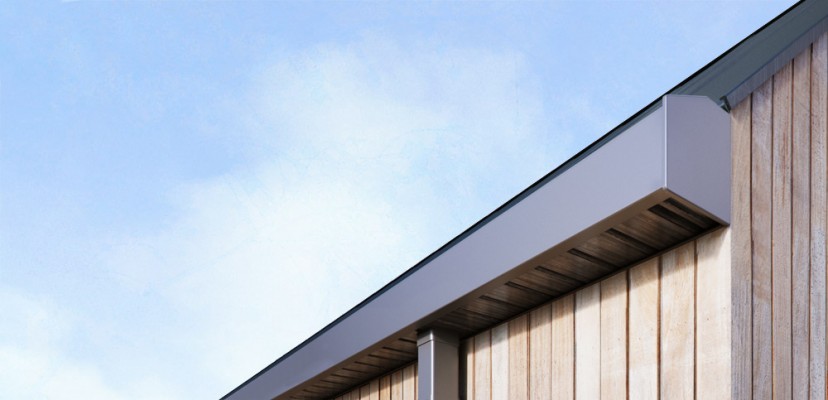

A szögletes ereszcsatorna és lefolyócső, valamint a takarólemez és a NOVA panel együttes alkalmazása egységes, letisztult formát biztosít az épületnek.

Szögletes ereszcsatorna és lefolyócső profil

A szögletes forma kiválóan illeszkedik a modern épületekhez és nagy a vízelvezető képessége.

35 év garancia

A garancia felületi korrózióra vonatkozik

Takarólemez

A takarólemez könnyen bepattintható, és a homlokzatnak kompakt megjelenést kölcsönöz.

CAD/BIM adatbázis – szakmai segítség tervezőknek

A CAD/BIM rajzok megkönnyítik az építészek és a tervezők számára a rendszer alkalmazását a tervekbe.

Védőfólia az ereszcsatornán és a lefolyón

A fólia óvja az elemeket a karcolásoktól szállítás és tárolás közben.

Színválaszték

Ereszcsatorna / Lefolyócső mérete
Szín RALGutter color125 / 80x80
A Graphite (~ RAL 7015)Graphite
B Black (~ RAL 9005)Black

Színválaszték - STAL SELYEMFÉNYŰ

Ereszcsatorna / Lefolyócső mérete

Színválaszték- STAL METAL

Ereszcsatorna /Lefolyócső mérete

Vízelvezető képesség

Ereszcsatorna / Lefolyócső mérete
Lefolyócső helyzete125 / 80x80
90 m2
180 m2

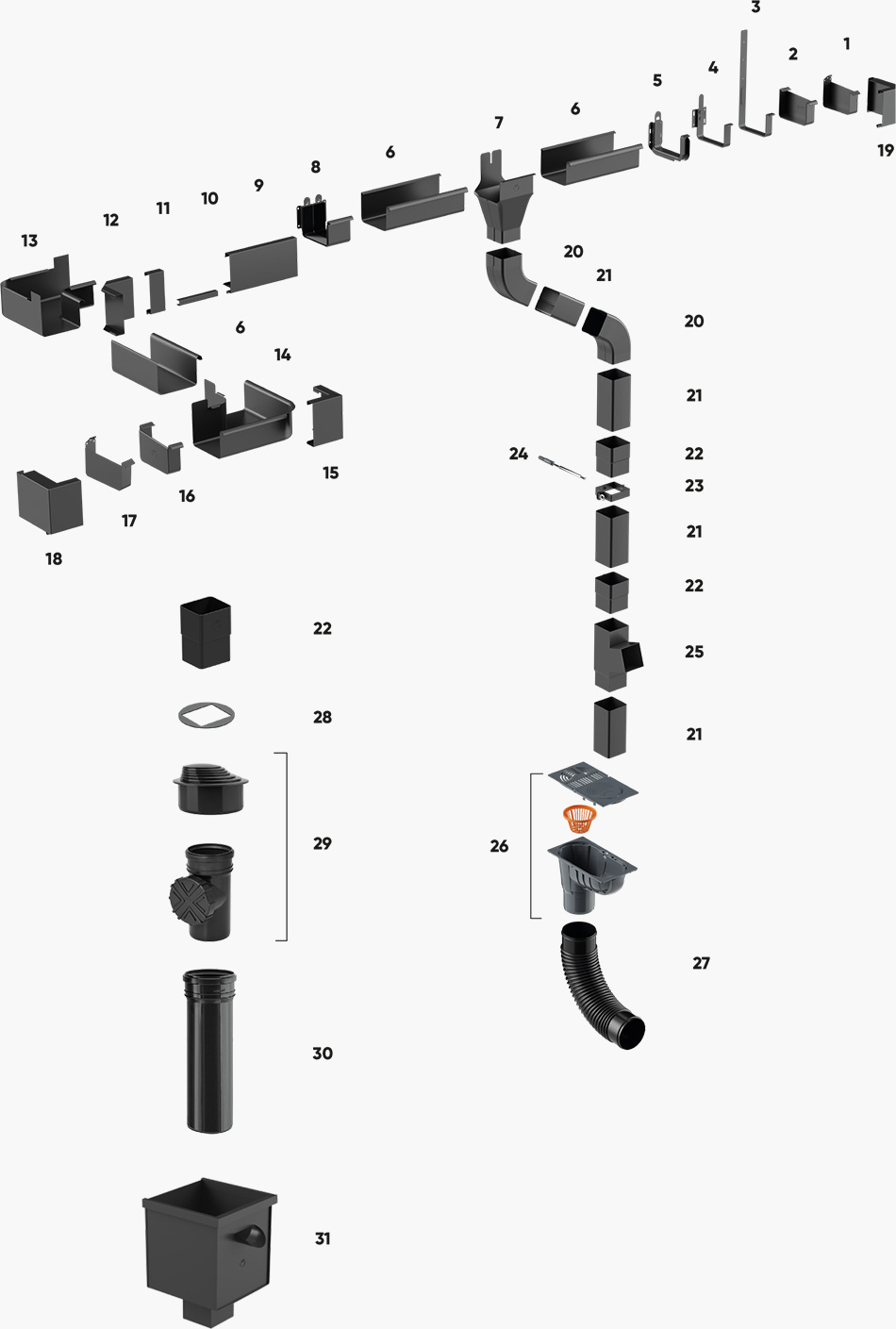

Galeco STAL2 Rendszer elemei

Szerelési lehetőségek:

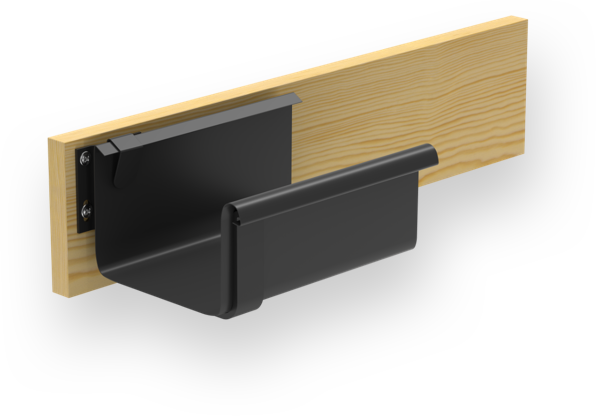

A Galeco STAL2 ereszcsatorna-rendszer kétféleképpen szerelhető fel: az ereszcsatornára szerelt takarólemezzel, vagy az ereszcsatorna fedetlenül hagyásával, egy erre a célra szolgáló elegáns lapos csatornatartóval.

Ez a lapos csatornatartó elérhető szarufára és homlokdeszkára illeszthető kivitelben is.

Lásd az elemeket

1 Végzáró, jobbos, acél
2 Végzáró, jobbos PVC
3 Száras csatornatartó
4 Homlokdeszkás csatornatartó
5 Homlokdeszkás csatornatartó takarólemezhez
6 Ereszcsatorna
7 Betorkolló csonk
8 Dilatációs összekötő idom
9 Takarólemez
10 Nútos takarólemez toldó, belső
11 Nútos takarólemez toldó, külső
12 Nútos takarólemez, belső sarok
13 Belső szeglet, 90°, tömítés nélkül
14 Külső szeglet, 90°, tömítés nélkül
15 Nútos takarólemez, külső sarok

16 Végzáró, balos, acél
17 Végzáró, balos, PVC
18 Nútos takarólemez végzáró, balos
19 Nútos takarólemez végzáró, jobbos
20 72°-os csőív
21 Lefolyócső
22 Karmantyú
23 Csőbilincs
24 Kétmenetes dübel hosszú tiplivel
25 72°-os elágazó idom
26 Univerzális ülepítő (kosárral és fedéllel)
27 Flexibilis cső
28 Ülepítő fedél átalakító
29 110-es függőleges revízió, 80-110 szűkítővel (szett)
30 110-es cső a revízióhoz, 0,5 m

110-es cső a revízióhoz, 0,5 m

110-es cső a revízióhoz, 0,5 m

Fém végzáró, balos

Fém végzáró, balos

Fém végzáró, jobbos

Fém végzáró, jobbos

72°-os csőív

72°-os csőív

Homlokdeszkás csatornatartó

Homlokdeszkás csatornatartó

Csőbilincs

Csőbilincs

Homlokdeszkás csatornatartó takarólemezhez

Homlokdeszkás csatornatartó takarólemezhez

Karmantyú

Karmantyú

Ereszcsatorna

Ereszcsatorna

Lefolyócső

Lefolyócső

PVC végzáró, jobbos

PVC végzáró, jobbos

PVC végzáró, balos

PVC végzáró, balos

90°- külső szeglet

90°- külső szeglet

90°- belső szeglet

90°- belső szeglet

Vízgyűjtő üst /80

Vízgyűjtő üst /80

Betorkolló csonk

Betorkolló csonk

Nútos takarólemez toldó, külső

Nútos takarólemez toldó, külső

Nútos takarólemez, belső sarok

Nútos takarólemez, belső sarok

Nútos takarólemez végzáró, jobbos

Nútos takarólemez végzáró, jobbos

Nútos takarólemez, külső sarok

Nútos takarólemez, külső sarok

Nútos takarólemez végzáró, balos

Nútos takarólemez végzáró, balos

Dilatációs összekötő idom

Dilatációs összekötő idom

Nútos takarólemez toldó, belső

Nútos takarólemez toldó, belső

Takarólemez

Takarólemez

72°-os elágazó idom

72°-os elágazó idom

Száras csatornatartó

Száras csatornatartó

Univerzális ülepítő fedél

Univerzális ülepítő fedél

110-es flexibilis cső

110-es flexibilis cső

Ülepítő kosár

Ülepítő kosár

Ülepítő fedél

Ülepítő fedél

Univerzális ülepítő

Univerzális ülepítő
