Ereszcsatorna rendszer

REJTETT RENDSZER

REJTETT Ereszrendszer

Galeco REJTETT ereszcsatorna rendszer

A Galeco Rejtett ereszcsatorna rendszer olyan modern épületek hőszigetelésébe építhető be, amelyeknél minimalizmus az elsődleges szempont.

A rendszer tökéletesen belesimul az épület síkjába, modern és esztétikus megjelenést kölcsönözve annak.

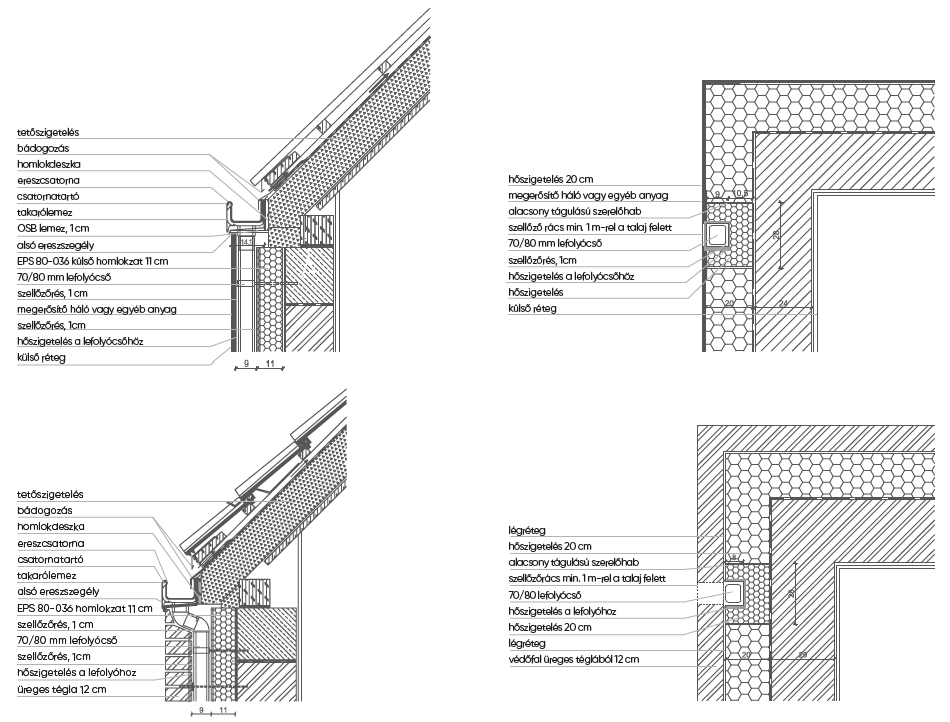

Az ereszcsatornát és a lefolyót a homlokzati szigetelésében el lehet rejteni, ezáltal a leginnovatívabb építészeti tervek is megvalósíthatók anélkül, hogy a csöveket a homlokzaton kívül kellene hagyományos módon felszerelni.

Kapcsolat

Az ereszcsatornát elrejtő takarólemez

A takarólemez könnyen bepattintható és a homlokzatnak egységes megjelenést kölcsönöz.

Szögletes ereszcsatorna és lefolyócső profil

Optimális a homlokzatba történő beépítéshez és nagyobb vízelvezető képességet biztosít.

10 év jótállás

A garancia vonatkozik korrózióra, mechanikai tartósságra és vízzáróságra.

CAD/BIM adatbázis – szakmai segítség tervezőknek

A CAD/BIM rajzok megkönnyítik az építészek és a tervezők számára a rendszer adaptálását a tervekbe.

Kiemelkedő vízzáróság

Az előírásoknak mefelelően felszerelt rendszer teljesen biztonságos, nincs szivárgási veszély.

Letisztult megjelenés

A rendszer kialakításának köszönhetően tökéletesen beleolvad az épület homlokzatába, lehetővé téve, hogy az épület kompakt formát kapjon.

Színválaszték

Ereszcsatorna / Lefolyócső méret
Szín RALEreszcsatorna színe125 / 70x80
A Graphite (~ RAL 7015)Graphite
B Black (~ RAL 9005)Black

Takarólemez színválasztéka

Szín RAL
A Graphite (~ RAL 7015)
Y Graphite MATTE (~ RAL 7016)
B Black (~ RAL 9005)
B Black MATTE(~ RAL 9005)

Vízelvezető képesség

Ereszcsatorna/ Lefolyócső méret
Lefolyócső helyzete125 / 70x80
90 m2
180 m2

Galeco REJTETT Rendszer elemei

Optimális összekötés

A Galeco REJTETT rendszer kétféle Galeco anyag optimális összekötése.

PVC-U – leggazdaságosabb anyag a Galeco kínálatában.

ACÉL – legjobb minőségű svéd alapanyag.

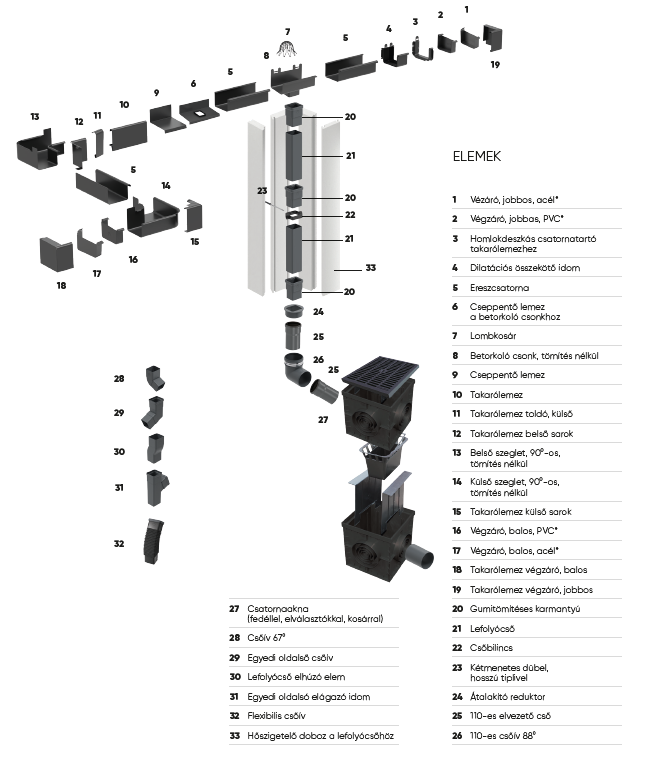

A rendszer elemei

Rendszerelemek:

1 Végzáró, jobbos, acél *
2 Végzáró, jobbos, PVC *
3 Homlokdeszkás csatornatartó takarólemezhez
4 Dilatációs összekötő idom
5 Ereszcsatorna
6 Cseppentő lemez a betorkoló csonkhoz
7 Lombkosár
8 Betorkolló csonk, tömítés nélkül
9 Cseppentő lemez
10 Takarólemez
11 Takarólemez toldó, külső
12 Takarólemez belső sarok
13 Belső szeglet, 90°-os, tömítés nélkül
14 Külső szeglet, 90°-os, tömítés nélkül
15 Takarólemez külső sarok
16 Végzáró, balos, PVC *

17 Végzáró, balos, acél *
18 Takarólemez végzáró, balos
19 Takarólemez végzáró, jobbos
20 Gumitömítéses karmantyú
21 Lefolyócső
22 Csőbilincs
23 Kétmenetes dübel, hosszú tiplivel
24 Átalakító reduktor
25 110-es elvezető cső
26 110-es csőív 88°
27 Csatornaakna(fedéllel, elválasztókkal, kosárral)
28 Csőív 67°
29 Egyedi oldalsó csőív
30 Lefolyócső elhúzó elem
31 Egyedi oldalsó elágazó idom
32 Hőszigetelés a lefolyócsőhöz

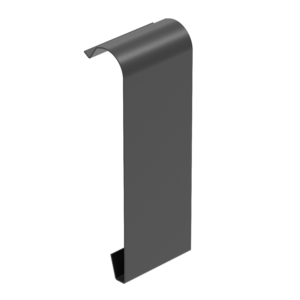

Takarólemez toldó, külső

Takarólemez toldó, külső

Végzáró, jobbos

Végzáró, jobbos

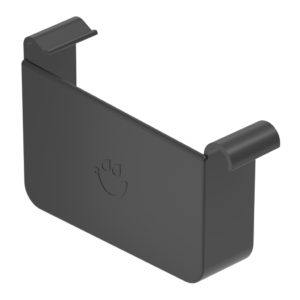

Végzáró, balos

Végzáró, balos

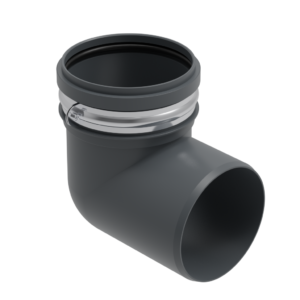

Csőív 88°

Csőív 88°

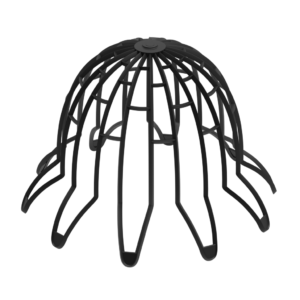

Lombkosár

Lombkosár

Csatornaakna burkolat

Csatornaakna burkolat

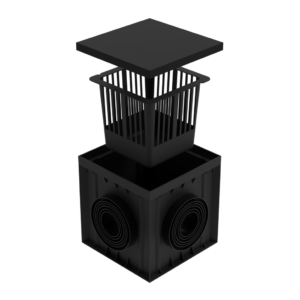

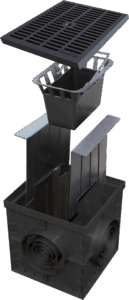

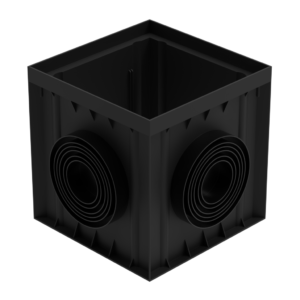

Csatornaakna

Csatornaakna

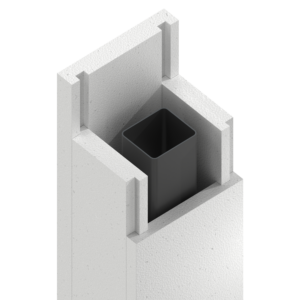

Hőszigetelés a lefolyócsőhöz, 1.2 m

Hőszigetelés a lefolyócsőhöz, 1.2 m

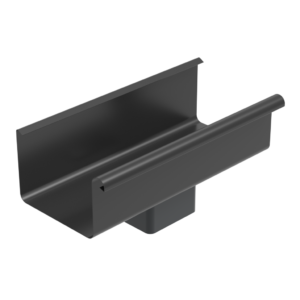

Betorkolló csonk 125/80×70 mm

Betorkolló csonk 125/80×70 mm

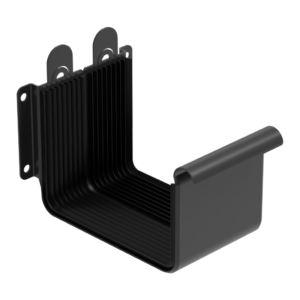

Dilatációs összekötő idom

Dilatációs összekötő idom

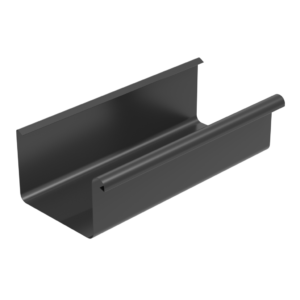

Ereszcsatorna

Ereszcsatorna

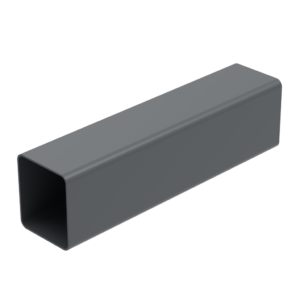

Lefolyócső

Lefolyócső

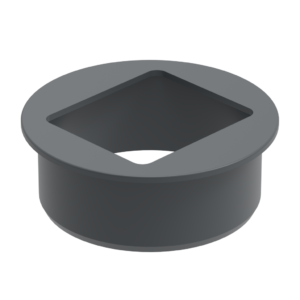

Átalakító reduktor

Átalakító reduktor

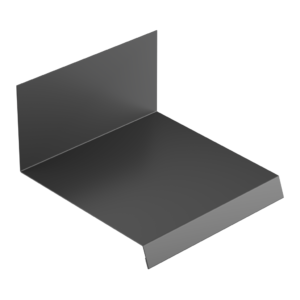

Cseppentő lemez 2 fm

Cseppentő lemez 2 fm

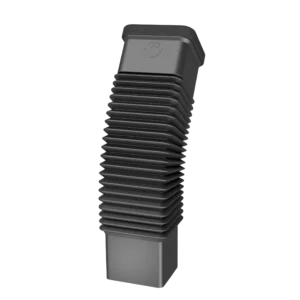

Lefolyócső elhúzó elem 1-9 cm

Lefolyócső elhúzó elem 1-9 cm

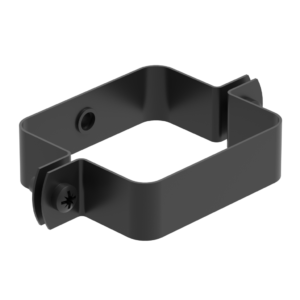

Csőbilincs

Csőbilincs

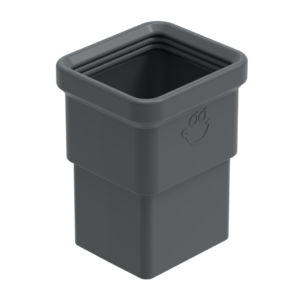

Gumitömítéses karmantyú

Gumitömítéses karmantyú

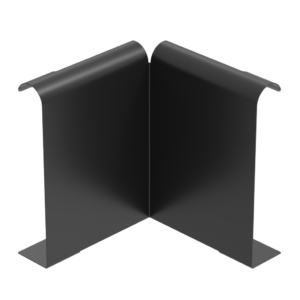

Takarólemez belső szeglet

Takarólemez belső szeglet

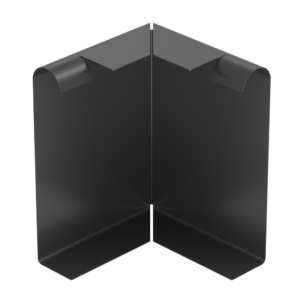

Takarólemez külső szeglet

Takarólemez külső szeglet

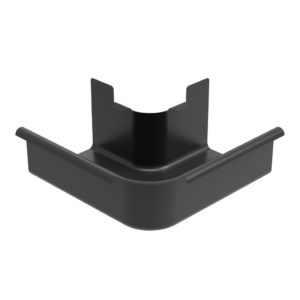

Külső szeglet 90°

Külső szeglet 90°

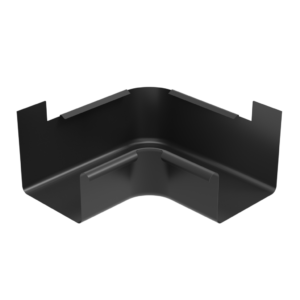

Belső szeglet 90°

Belső szeglet 90°

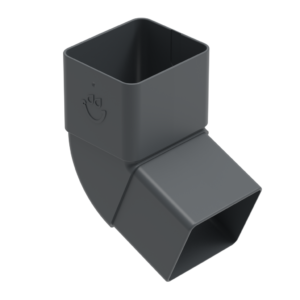

Csőív 67°

Csőív 67°

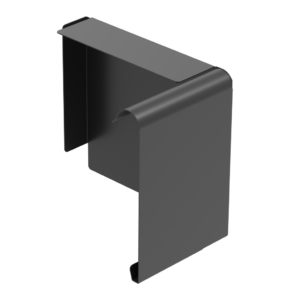

Takarólemez végzáró, jobbos

Takarólemez végzáró, jobbos

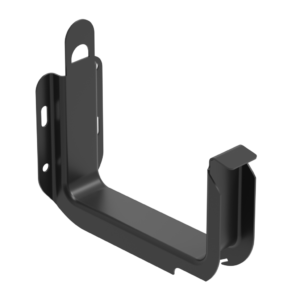

Homlokdeszkás csatornatartó

Homlokdeszkás csatornatartó

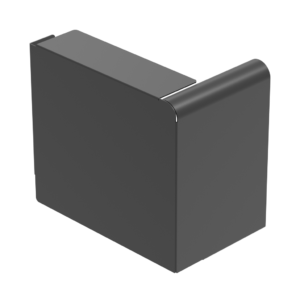

Takarólemez végzáró, balos

Takarólemez végzáró, balos
